電纜屏蔽層效果，銅絲VS銅帶

發布時間：2019-04-12 14:36:15

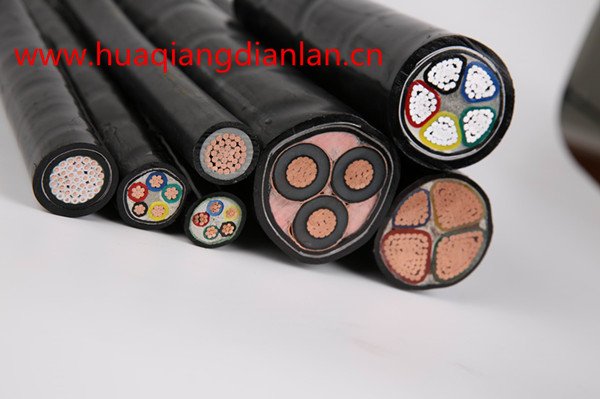

電纜結構中，銅絲屏蔽好，還是銅帶屏蔽好呢？

讓我們來了解下，屏蔽層主要起抗外界電磁干擾，防止使用過程中由于自身所產生的電磁場對周圍環境的干擾和通故障電流作用。

根據使用場合對屏蔽性能的要求，其選用的材料也不同，如銅絲編織屏蔽，銅帶繞包屏蔽，銅絲疏繞屏蔽，鋁合金絲編織屏蔽，銅包鋁絲編織屏蔽，鋁塑復合帶繞包屏蔽等等。其中為了保證屏蔽層的連續性，降低屏蔽層的轉移阻抗，對銅帶繞包，鋁塑復合帶繞包通常需要在屏蔽層內縱向放置一根或多根退火銅絲作為引流線。

01

銅絲屏蔽

銅絲屏蔽電流的主要方向是跟銅帶一樣螺旋型的，用銅絲屏蔽電流流經的路途短了，發出的熱量少了，而用兩層銅帶屏蔽，屏蔽截面積增大，流過電流減小，發出的熱量也減小。同樣都能起到屏蔽信號的作用. 但對于500mm2 載流量較大，自身產生的電磁場亦較大，當短路電流超過一定的值, 用二層0.12mm銅帶的有效截面值是不能達到銅絲疏繞所能達到的比較大的有效截面值。

02

銅帶屏蔽

從以上綜合考慮來看，銅絲屏蔽效果遠比其他屏蔽方式好的多，而且連續性比較可靠，可以選用銅絲屏蔽電纜。

但是也根據施工方案和敷設環境的不同，銅帶屏蔽電纜的使用率也很高。
