【實用】如何根據電路，選擇導線顏色

發布時間：2019-04-26 16:46:23

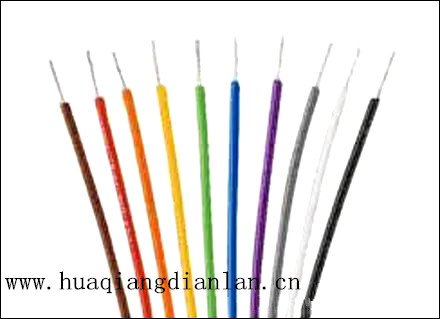

根據電路選擇導線顏色時，請注意以下幾點：

1、交流三相電路的

A相：黃色；

B相：綠色；

C相：紅色；

零線或中性線：淡藍色；

安全用的接地線：黃和綠雙色。

2、用雙芯導線或雙根絞線連接的交流電路

紅黑色并行。

3、直流電路

正極：棕色；

負極：藍色；

接地中線：淡藍色。

4、半導體電路

半導體三極管

集電極：紅色；

基極： 黃色；

發射極：藍色。

半導體二極管和整流二極管

陽極：藍色；

陰極：紅色。

可控硅管

陽極：藍色；

控制極：黃色；

陰極：紅色。

雙向可控硅管

控制極：黃色；

主電極：白色。

5、整個裝置及設備的內部布線

一般推薦：黑色；

半導體電路：白色；

有混淆時：容許選指定用色外的其它顏色（如：橙、紫、灰、綠藍、玫瑰紅等）。

6、具體標色時

在一根導線上，如遇有兩種或兩種以上的可標色，視該電路的特定情況，依電路中需要表示的某種含義進行定色。
